Una plataforma de carga puede tener una apariencia simple, pero su rendimiento está determinado en gran medida por el módulo de carga inalámbrica que contiene. Este módulo controla la conversión de energía, la detección de dispositivos, el ajuste de salida, la gestión de temperatura y la protección de seguridad. Por lo tanto, una plataforma de carga de alto rendimiento depende de un módulo confiable para ofrecer una transmisión de energía eficiente y estable.
Una plataforma de carga utiliza inducción electromagnética para transferir energía sin una conexión eléctrica directa al dispositivo. Su módulo de carga inalámbrico envía corriente alterna a través de una bobina transmisora, creando un campo magnético cambiante.
Cuando se coloca un teléfono inteligente, un reloj inteligente o un estuche para auriculares compatible en la plataforma de carga, la bobina receptora dentro del dispositivo convierte el campo magnético en energía eléctrica para la batería.
Según Wireless Power Consortium , un sistema de carga inductiva requiere tanto una bobina transmisora como una bobina receptora. La distancia, la alineación y el acoplamiento entre las dos bobinas influyen en la eficiencia de la transferencia de energía.

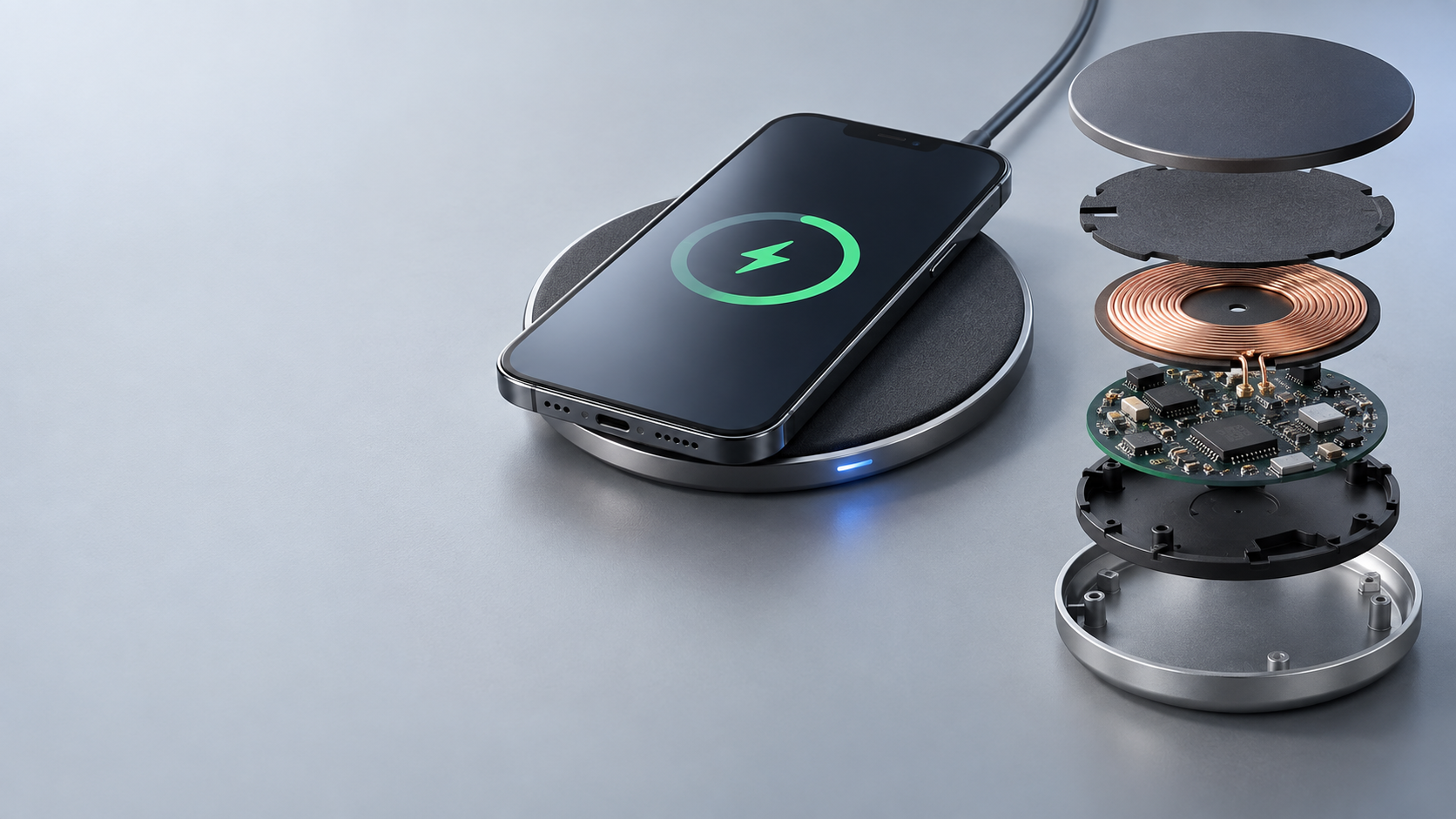

Una plataforma de carga típica contiene:
Una PCBA de carga inalámbrica
Una o más bobinas transmisoras
Un CI de administración de energía
Blindaje de ferrita
Protección de temperatura y corriente.
Una interfaz de entrada de energía
Una carcasa protectora
La carcasa proporciona la superficie de carga, pero no transfiere energía por sí sola. El módulo y la bobina transmisora realizan el trabajo eléctrico esencial. Como resultado, dos productos con diseños externos similares pueden ofrecer un rendimiento de carga muy diferente.
El módulo de carga inalámbrica afecta cuatro aspectos importantes de una plataforma de carga.
Las dimensiones de la bobina, la calidad del devanado, el diseño del circuito, la frecuencia de operación y la alineación de la bobina influyen en la eficiencia. Cuando las bobinas del transmisor y del receptor están mal alineadas, llega menos energía al dispositivo y es posible que se convierta más energía en calor.
Una plataforma de carga confiable debe mantener una salida constante cuando el voltaje de entrada cambia o el dispositivo se mueve ligeramente. La comunicación estable entre el transmisor y el receptor puede reducir las interrupciones en la carga.
La transferencia de energía inalámbrica produce naturalmente algo de calor. La combinación adecuada de bobinas, el blindaje de ferrita, los componentes electrónicos eficientes y el diseño adecuado de la carcasa ayudan a controlar la temperatura y reducir la pérdida innecesaria de energía.
Un módulo bien diseñado puede proporcionar protección contra sobretensión, sobrecorriente, sobretemperatura, cortocircuito y objetos extraños. Estas funciones ayudan a que una plataforma de carga responda de manera segura cuando ocurren condiciones anormales.
La alineación precisa entre las bobinas del transmisor y del receptor es uno de los factores más importantes en la carga inalámbrica.
Un diseño de bobina única es compacto y económico, pero los usuarios deben colocar sus dispositivos dentro de un área relativamente específica. Un diseño de bobinas múltiples puede proporcionar una zona de carga activa más grande, aunque puede aumentar el costo, la complejidad del circuito y los requisitos de gestión del calor.
El posicionamiento magnético también puede ayudar a mantener los dispositivos compatibles en la ubicación correcta. Esta solución es particularmente útil para relojes inteligentes, auriculares y productos electrónicos compactos.
Por estas razones, el desarrollo exitoso de una plataforma de carga requiere que la bobina, el módulo, el blindaje, la carcasa y la posición del dispositivo se diseñen como un sistema completo.
Antes de comenzar un proyecto de plataforma de carga, los fabricantes deben definir:
Potencia de carga objetivo
Voltaje de entrada e interfaz
Tamaño de bobina e inductancia.
Estructura de bobina simple o de bobina múltiple
Distancia de carga efectiva
Material y espesor de la carcasa.
Requisitos de gestión térmica
Dispositivos compatibles
Dimensiones del producto
Funciones de seguridad requeridas
Requisitos de certificación
Cantidades de prototipos y pedidos.
Las pruebas deben realizarse dentro del recinto del producto final. Los materiales de la carcasa, la posición de la bobina, el blindaje y el grosor de la superficie pueden afectar la eficiencia de carga y la temperatura.
Una plataforma de carga se puede utilizar en cargadores de teléfonos inteligentes, bases para relojes inteligentes, estaciones de auriculares TWS, consolas de automóviles, muebles de oficina, habitaciones de hotel, productos médicos y bases de carga para múltiples dispositivos.
Cada aplicación tiene requisitos diferentes. Un modelo de reloj inteligente puede necesitar una bobina pequeña y un posicionamiento magnético, mientras que una plataforma de carga de escritorio puede requerir un área activa más grande o una estructura de bobinas múltiples.
Un proveedor adecuado debería ofrecer algo más que una cotización de componentes estándar. Los compradores deben evaluar la capacidad de personalización, el soporte de ingeniería, el servicio de muestras, los procedimientos de prueba, el control de calidad, la consistencia de la producción, el tiempo de entrega y la cantidad mínima de pedido.
Al solicitar una solución, los compradores deben proporcionar dibujos del producto, potencia objetivo, detalles de la carcasa, distancia de carga, requisitos de entrada, dispositivos previstos y volumen estimado del pedido. Esta información permite al proveedor recomendar una bobina y un módulo más adecuados para la plataforma de carga final.
Para bobinas de carga inalámbrica, soluciones PCBA y módulos personalizados, visite la tienda Golden Eagle Alibaba . Los compradores deben confirmar las especificaciones, la compatibilidad, el estado de certificación, los precios y los requisitos de producción directamente con el proveedor.
No. La superficie de carga y la carcasa no pueden transmitir energía inalámbrica controlada de forma independiente. El producto requiere una bobina transmisora, un circuito de control, una entrada de energía y funciones de protección.
Los factores principales incluyen la alineación de la bobina, la distancia de carga, la calidad de la bobina, el blindaje, el diseño del circuito, la potencia de entrada, el material de la carcasa, la temperatura y la compatibilidad del receptor.
No. La selección del módulo depende de la salida requerida, el tamaño del producto, el voltaje de entrada, la estructura de la bobina, el dispositivo previsto, el diseño térmico y los requisitos de certificación.
No necesariamente. Varias bobinas pueden crear un área activa más grande, pero también pueden aumentar el tamaño, el costo, la complejidad del circuito y el calor. La mejor estructura depende de la aplicación del producto.
Una plataforma de carga de alto rendimiento depende de un módulo de carga inalámbrico confiable. Un funcionamiento eficiente y estable requiere la combinación correcta de diseño de bobina, control de potencia, blindaje, gestión térmica, protección de seguridad y estructura mecánica.
Los fabricantes deben seleccionar el módulo con anticipación, probarlo dentro del gabinete final y trabajar con un proveedor experimentado. Este enfoque puede reducir los riesgos de desarrollo y mejorar el rendimiento, la seguridad y la experiencia del usuario de la plataforma de carga terminada.
