En el campo de los teléfonos celulares, computadoras y otros productos electrónicos de consumo, el rápido desarrollo, la carga inalámbrica como un nuevo método de carga seguro, moderno y conveniente, cada vez más favorecido por la mayoría de los consumidores.El cargador inalámbrico es de la fuente de alimentación de 220 V al campo electromagnético simpático, luego al campo electromagnético simpático y luego genera un campo electromagnético simpático, desde el campo electromagnético simpático a la carga actual;El campo electromagnético simpático se encuentra con el metal, producirá un vórtice de electrones, el vórtice de electrones producirá un efecto de piel en el metal, generará calor en el metal, reducirá la eficiencia de carga, desperdiciará electricidad, por lo que hay una baja eficiencia de carga, calor de carga y otros defectos.

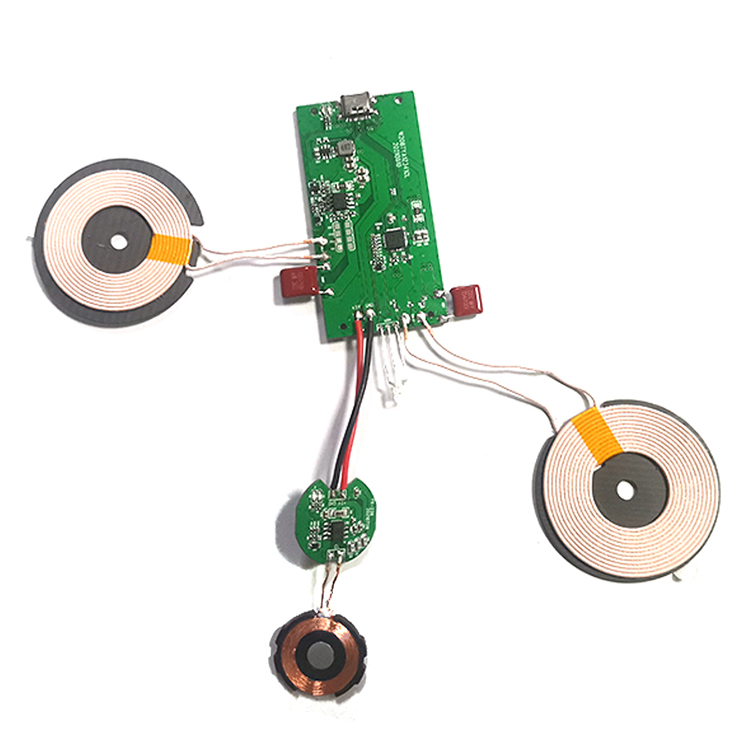

Hoja separadora magnética de carga inalámbrica En dispositivos móviles como teléfonos inteligentes donde se aplica la carga inalámbrica, la bobina receptora y la hoja separadora magnética de ferrita deben ser lo más delgadas posible.Sin embargo, las características y el grosor del material magnético deben diseñarse cuidadosamente.Esto se debe a que si la hoja magnética es demasiado delgada, puede causar problemas de saturación magnética.Si se produce una saturación magnética, la inductancia de la bobina disminuirá repentinamente, lo que puede causar obstáculos en el proceso de carga inalámbrica.El cargador inalámbrico es un dispositivo que utiliza el principio de inducción de ondas electromagnéticas para cargar, hay una bobina en el transmisor y una bobina en el receptor, la bobina en el transmisor está conectada a la fuente de alimentación cableada para generar una señal electromagnética, la bobina en el receptor detecta la señal electromagnética en el transmisor para generar corriente para cargar la batería;la hoja de separación magnética está unida a la antena en el transmisor para mejorar la intensidad del campo magnético de la bobina y tiene un alto efecto de convergencia magnética;La hoja de separación magnética se coloca en la antena del receptor. Evita la interferencia de atenuación del campo magnético por el conductor metálico, desempeña el papel de aislamiento metálico, evita el desperdicio de energía y mejora la eficiencia de carga.
La adición de una hoja de aislamiento magnético en los sistemas de carga inalámbricos tiene varios propósitos importantes.
Previene la interferencia: la hoja de aislamiento magnético ayuda a evitar la interferencia electromagnética (EMI) entre la bobina de carga inalámbrica y otras EMI que pueden interrumpir el funcionamiento de los circuitos electrónicos y causar problemas de rendimiento.Al aislar el campo magnético generado por la bobina, la hoja reduce el potencial de interferencia.
Aumenta la eficiencia de carga: la hoja de aislamiento ayuda a dirigir el campo magnético generado por la bobina de carga hacia el receptor previsto. Actúa como un escudo, enfocando el flujo magnético en la dirección deseada y reduciendo la fuga inútil del campo en otras direcciones.Esto mejora la eficiencia de la transferencia de energía desde la plataforma de carga hasta el dispositivo que se está cargando.
Mejora la seguridad: la hoja de aislamiento proporciona una barrera física entre la bobina de carga y otros componentes sensibles del dispositivo.Esto ayuda a prevenir daños potenciales causados por campos magnéticos que interfieren con el funcionamiento de los componentes electrónicos cercanos.También reduce el riesgo de calentamiento o inducción no intencionados en componentes que no están diseñados para manejar campos magnéticos.
Minimiza la interferencia con otros dispositivos.Los sistemas de carga inalámbrica están diseñados para operar dentro de rangos de frecuencia específicos.La hoja de aislamiento magnético ayuda a contener el campo magnético dentro del área de carga, lo que reduce la probabilidad de interferencia con otros dispositivos electrónicos que funcionan en las inmediaciones.Esto es especialmente importante en entornos en los que se utilizan simultáneamente varios dispositivos de carga inalámbricos, como las estaciones de carga públicas.
La lámina de aislamiento magnético juega un papel crucial en la optimización de la eficiencia de carga, la reducción de interferencias y la garantía del funcionamiento seguro y confiable de los sistemas de carga inalámbricos.
1. Conductividad magnética
Como todos sabemos, el principio del estándar de carga inalámbrica QI de barrera magnética es la inducción electromagnética.La bobina principal (transmisor de carga inalámbrico) produce un campo magnético interactivo (con fuerza y dirección cambiantes), y el campo magnético emitido por la bobina principal se guía a la bobina secundaria (receptor de carga inalámbrico) para permitir que el campo magnético funcione. cuanto más se pueda.
2. Bloqueo magnético
La hoja magnética no solo debe ser capaz de conducir el magnetismo de manera efectiva, sino que también debe desempeñar un papel en el bloqueo del problema.¿Por qué necesitamos bloquear el magnetismo?Sabemos que cuando el campo magnético cambiante se encuentra con un conductor como el metal, si el metal es un alambre cerrado generará corriente, si el metal es un alambre no cerrado, especialmente un bloque de metal, producirá un efecto de corriente de Foucault.
3. Disipación de calor
El campo magnético actúa sobre la bobina del inductor para generar corriente de alta frecuencia, en el proceso la propia bobina también generará calor, este calor se acumulará si no se disipa de manera efectiva.A veces sentimos que cuando se realiza la carga inalámbrica, el calor es muy fuerte.Esto generalmente es causado por el calentamiento de la bobina del inductor o el calentamiento de la placa de circuito.
