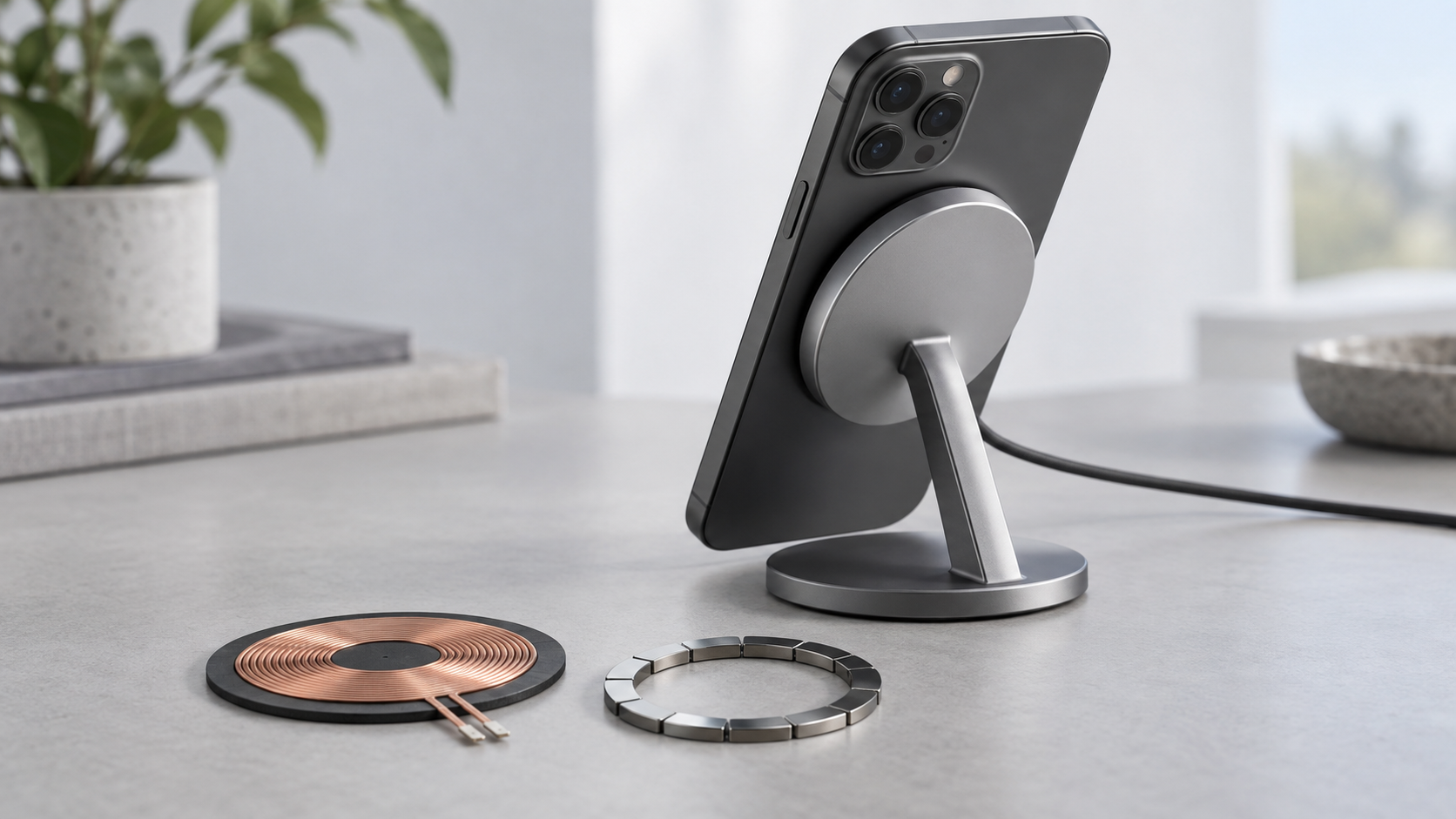

La relación entre la tecnología de carga magnética y inalámbrica comienza con la alineación. Los imanes permanentes ayudan a colocar un dispositivo sobre un cargador, mientras que las bobinas del transmisor y del receptor transfieren energía mediante inducción electromagnética. Los imanes proporcionan fijación y posicionamiento en lugar de energía eléctrica. Comprender la carga magnética y la inalámbrica juntas ayuda a explicar por qué un dispositivo puede encajar en su lugar y cargarse sin necesidad de insertar un enchufe en su puerto de carga.
En un sistema de carga inductivo típico, la bobina transmisora genera un campo magnético alterno. La bobina receptora captura energía de ese campo y la electrónica receptora la convierte en energía que el dispositivo puede utilizar. La posición y separación de la bobina influyen en este proceso. Con un imán diseñado adecuadamente y una disposición de carga inalámbrica, el dispositivo se guía hacia la posición de carga prevista, lo que reduce la necesidad de ajustes repetidos. El
Wireless Power Consortium explica que los imanes de alineación posicionan el dispositivo mientras las bobinas transfieren energía.
El beneficio práctico de combinar la carga magnética e inalámbrica es la ubicación repetible. Un usuario puede devolver un teléfono, dispositivo portátil o accesorio recargable a su base con menos esfuerzo. Una mejor alineación puede reducir las pérdidas asociadas con un posicionamiento deficiente, pero no garantiza una carga más rápida en todas las situaciones. El rendimiento real también depende del dispositivo, el adaptador de corriente, los componentes electrónicos de carga, la temperatura y la distancia entre las bobinas.
Qi2 brinda a la integración de carga magnética e inalámbrica un marco estandarizado a través de su perfil de potencia magnética. Este perfil define los requisitos de alineación y fijación magnética para productos compatibles. Sin embargo, agregar imanes a un cargador existente no lo convierte en certificado Qi2. La certificación se aplica a productos que cumplen con los requisitos pertinentes y completan el proceso de prueba aplicable. El historial de especificaciones del Wireless Power Consortium documenta la introducción del perfil de potencia magnética.
Un diseño exitoso de carga magnética e inalámbrica requiere que las partes mecánicas y eléctricas funcionen juntas. Las dimensiones de la bobina, la inductancia, la resistencia, el blindaje, la ubicación del imán, el grosor de la carcasa y el circuito de carga contribuyen al resultado. Una conexión magnética fuerte por sí sola no confirma que las bobinas estén alineadas correctamente o que la transferencia de energía sea eficiente. Los ingenieros deben evaluar dónde se asienta el dispositivo, qué tan separadas permanecen las bobinas y cómo se comporta el sistema durante la carga.
Para aplicaciones de carga magnética e inalámbrica, el espacio entre el transmisor y el receptor merece especial atención. Las cubiertas, las capas adhesivas, las paredes del cerramiento y los espacios de aire contribuyen a la separación final. El metal cercano y los materiales magnéticos inadecuados también pueden afectar el funcionamiento, por lo que se debe evaluar el rendimiento de carga y la temperatura del conjunto terminado. Texas Instruments identifica la alineación de la bobina, el tamaño relativo de la bobina y la separación como factores importantes en el rendimiento de la energía inalámbrica.
Por lo tanto, probar un prototipo de carga magnética e inalámbrica debe incluir la carcasa, la batería, los imanes, las bobinas y la electrónica reales. Las comprobaciones útiles incluyen la colocación repetida, la estabilidad de la carga, el aumento de temperatura y el comportamiento con la cubierta protectora prevista. Las mediciones deben realizarse bajo condiciones definidas para que las afirmaciones de rendimiento reflejen el producto completo en lugar de una bobina o placa de circuito aislada.
La combinación de carga magnética e inalámbrica puede resultar útil en accesorios telefónicos, dispositivos portátiles, controles domésticos inteligentes, juguetes electrónicos y otros productos recargables. El posicionamiento magnético puede hacer que el acoplamiento sea más conveniente, especialmente cuando el área de carga es pequeña. Aún es necesario confirmar la compatibilidad para cada aplicación: es posible que un dispositivo que se conecta magnéticamente a un cargador no admita su protocolo de carga o sus requisitos eléctricos.
Para los fabricantes que desarrollan productos de carga magnéticos e inalámbricos, una bobina personalizada o un módulo PCBA pueden ayudar a abordar los requisitos de espacio e integración. Un resumen útil del proyecto incluye la potencia objetivo, las dimensiones disponibles, el receptor o transmisor previsto, el material de la carcasa, el espacio de carga y la conexión magnética deseada.
MIMAN ofrece bobinas de carga inalámbrica personalizadas, módulos PCBA y productos de carga inalámbrica completos. Explore las soluciones de carga inalámbrica de MIMAN para obtener más información o visite nuestra tienda de Alibaba para buscar productos y enviar una consulta.
¿Cuál es la relación entre la carga magnética y la inalámbrica?
Los imanes permanentes ayudan a alinear y sostener el dispositivo. Las bobinas de carga y los circuitos electrónicos transfieren y gestionan la energía eléctrica.
¿La combinación de carga magnética e inalámbrica siempre mejora la eficiencia?
No. La alineación magnética puede reducir las pérdidas causadas por un posicionamiento incorrecto, pero la eficiencia general depende de la coincidencia, la separación, la electrónica, el blindaje y la temperatura de las bobinas.
¿Un producto de carga magnética e inalámbrica califica automáticamente como certificado Qi2?
No. El accesorio magnético por sí solo no establece la certificación. Verifique el estado de certificación del producto específico a través de Wireless Power Consortium.
¿Se pueden personalizar los componentes de carga magnéticos e inalámbricos?
Sí. La geometría de la bobina, el blindaje, la disposición de los imanes, los conectores y las dimensiones de PCBA se pueden desarrollar en torno a una aplicación. La configuración propuesta aún necesita validación eléctrica, mecánica y térmica.
¿Qué deben especificar los compradores para un proyecto de carga magnética e inalámbrica?
Comience con la potencia de carga, las dimensiones del producto, la separación de las bobinas, los materiales de la carcasa, los requisitos de entrada y salida y la compatibilidad prevista del dispositivo. Incluya objetivos de certificación y cantidades de prototipos para que el proveedor pueda evaluar el proyecto con mayor precisión.
