Los inductores de modo común y los inductores de modo diferencial son componentes electrónicos de uso común en circuitos y a menudo aparecen como inductores toroidales.A primera vista, pueden parecer bastante similares, lo que genera cierta confusión sobre sus diferencias.Hoy discutiremos las distinciones entre inductores de modo común e inductores de modo diferencial.

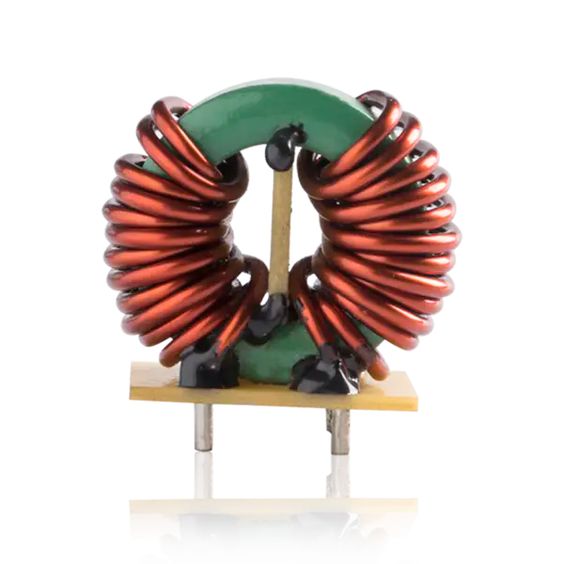

Los inductores de modo común se utilizan para manejar interferencias de modo común en la transmisión de señales.La interferencia de modo común se refiere al ruido que afecta ambas líneas de señal en relación con un nivel de referencia de tierra, como el ruido de la fuente de alimentación y la interferencia electromagnética ambiental.Los inductores de modo común mantienen la integridad de las señales diferenciales bloqueando las señales de interferencia de modo común.Estos inductores normalmente constan de dos bobinas enrolladas en el mismo núcleo magnético, con la misma polaridad, diseñadas para cancelar la interferencia de modo común.
Los inductores de modo diferencial se utilizan para manejar señales diferenciales, que son las diferencias entre dos líneas de señal, como las fases positiva y negativa de las señales de datos.Un inductor de modo diferencial generalmente tiene una sola bobina enrollada en un núcleo magnético y se utiliza para transmitir y procesar señales diferenciales.En la transmisión de señales, los inductores de modo diferencial ayudan a atenuar y filtrar las señales diferenciales.
Señales de destino:
Inductor de modo común: apunta a señales de modo común (la interferencia afecta a ambas líneas de señal por igual).Se utiliza principalmente para suprimir interferencias de modo común en líneas de transmisión de señales, como en comunicación de datos y transmisión de audio.
Inductor de modo diferencial: apunta a señales diferenciales (diferencias entre dos líneas de señal).Se utiliza principalmente en campos de transmisión de señales diferenciales, como amplificadores de señales diferenciales e interfaces de señales diferenciales.
Diseño estructural:
Inductor de modo común: normalmente tiene una estructura de doble devanado, con ambos devanados en la misma dirección para cancelar el ruido de modo común.A menudo se conecta en paralelo con otros componentes (como condensadores) para formar circuitos de supresión o filtrado de modo común.
Inductor de modo diferencial: generalmente tiene un solo devanado y está conectado directamente a líneas de señal diferencial.
Características de impedancia:
Inductor de modo común: normalmente tiene un valor de impedancia alto para suprimir eficazmente las señales de modo común.
Inductor de modo diferencial: Tiene una impedancia más baja para permitir que las señales diferenciales pasen con una pérdida mínima.
Selección de parámetros:
Inductor de modo común: los parámetros clave incluyen inductancia, tensión soportada e impedancia a señales de modo común.
Inductor de modo diferencial: los parámetros importantes son el valor de inductancia, la respuesta de frecuencia y las características de transmisión.
En resumen, los inductores de modo común y los inductores de modo diferencial desempeñan diferentes funciones en los circuitos y se ocupan de diferentes tipos de interferencias de señales y necesidades de transmisión.Comprender sus diferencias ayuda a aplicarlas eficazmente en la compatibilidad electromagnética y el diseño de transmisión de señales.
